overzicht 1e verdieping
De focus van deze briefing ligt op de master badkamer op de 1e verdieping. Hieronder vindt u de plattegronden, wandaanzichten, leidingwerk en sanitairspecificaties.

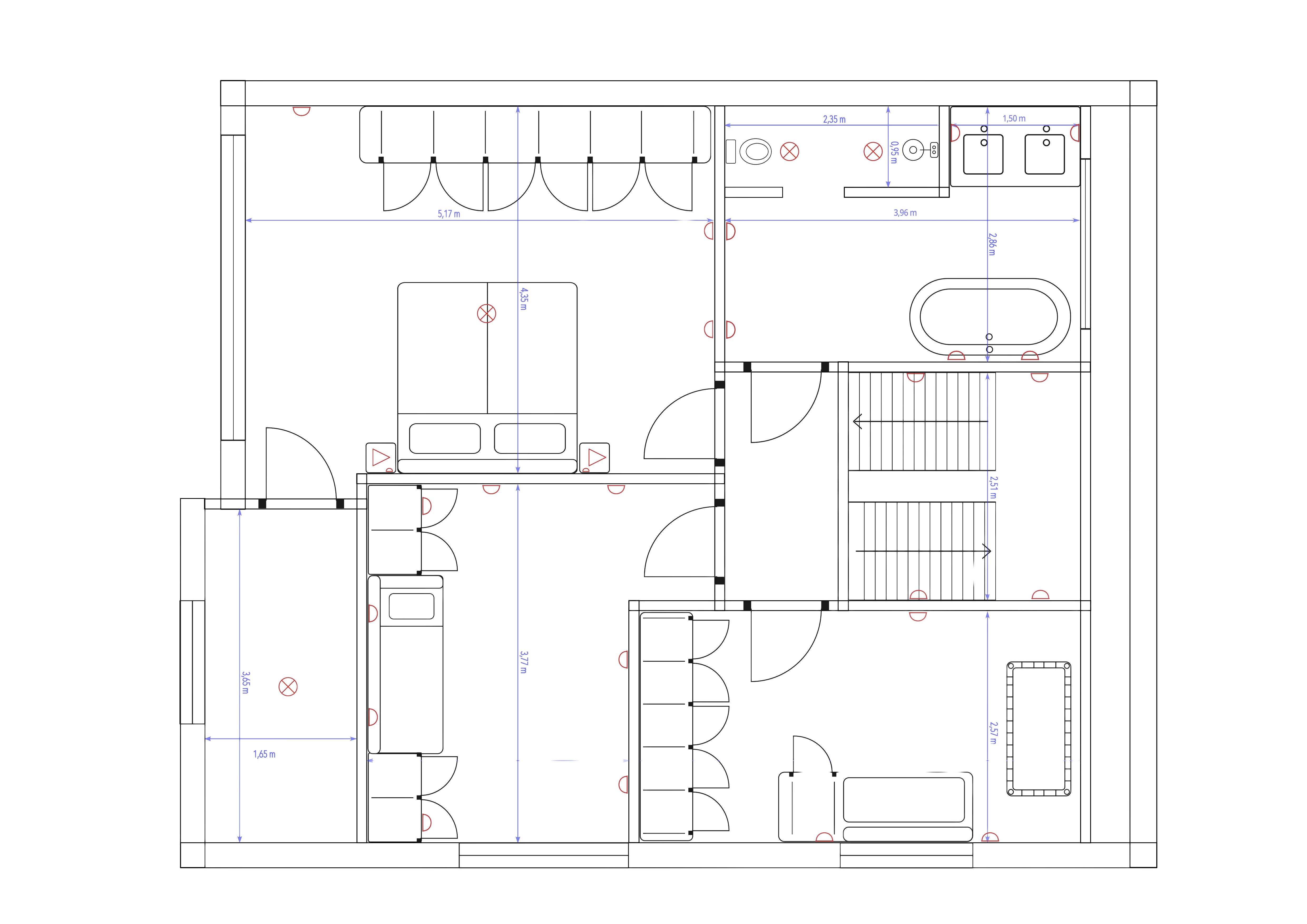

plattegrond 1e verdieping — overzicht alle ruimtes

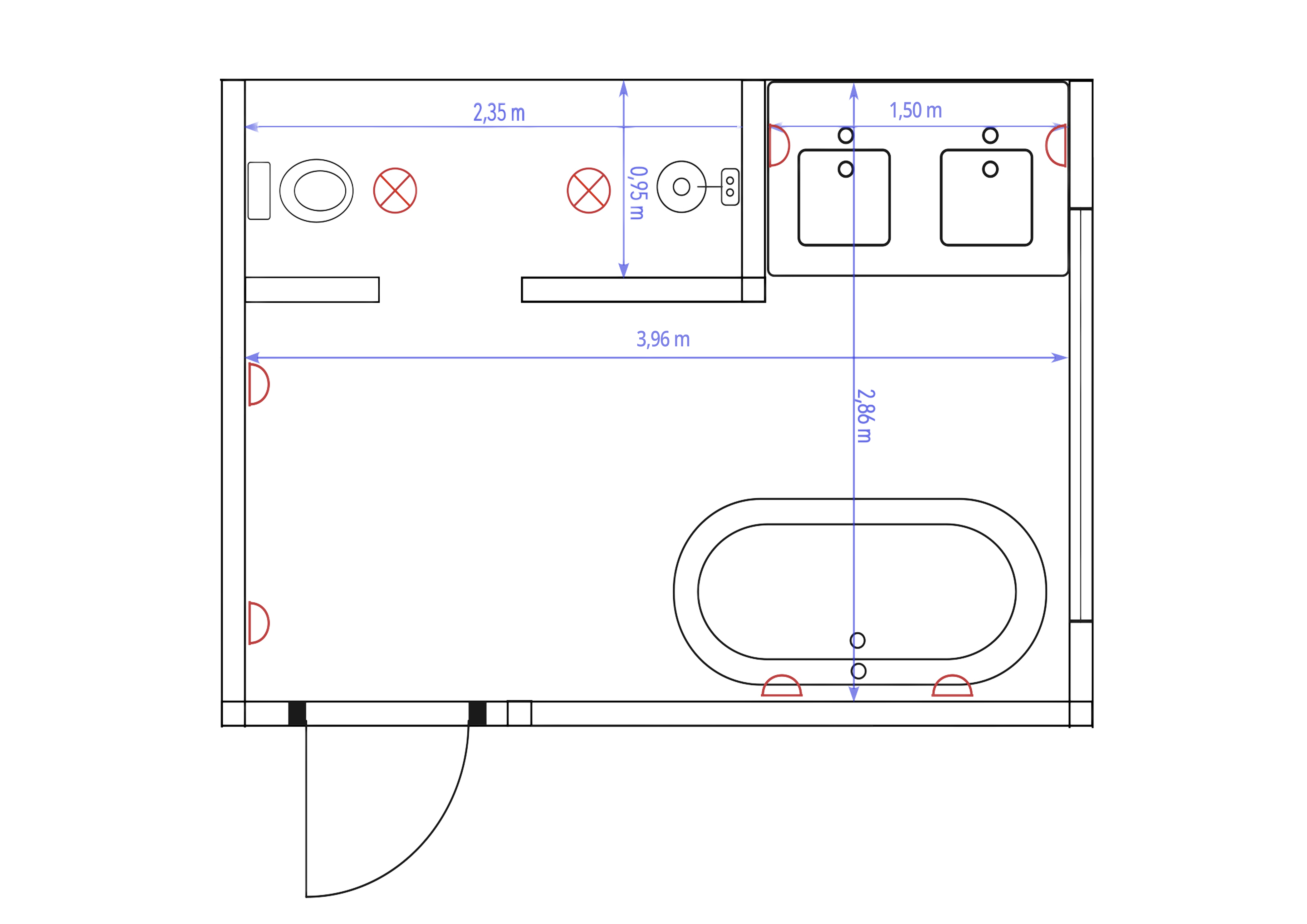

plattegrond badkamer — detailtekening met maten
samenvatting badkamer
- Afmetingen 3,96 × 2,86 m (excl. natte zone 2,35 × 0,95 m)
- Wandafwerking Lambrisering + behang — zie wandaanzichten
- Natte zone Betegeld vloer tot plafond
- Vloer Tegelvloer (type TBC)
- Bad Burlington London Round — vrijstaand (1800 × 850 mm)
- Kranen Burlington Claremont — 3-gats opbouw
- Douche Burlington Trent — inbouw doucheset met regendouche
- Radiator Burlington Cleaver — wand-handdoekradiator
geselecteerde producten
Burlington

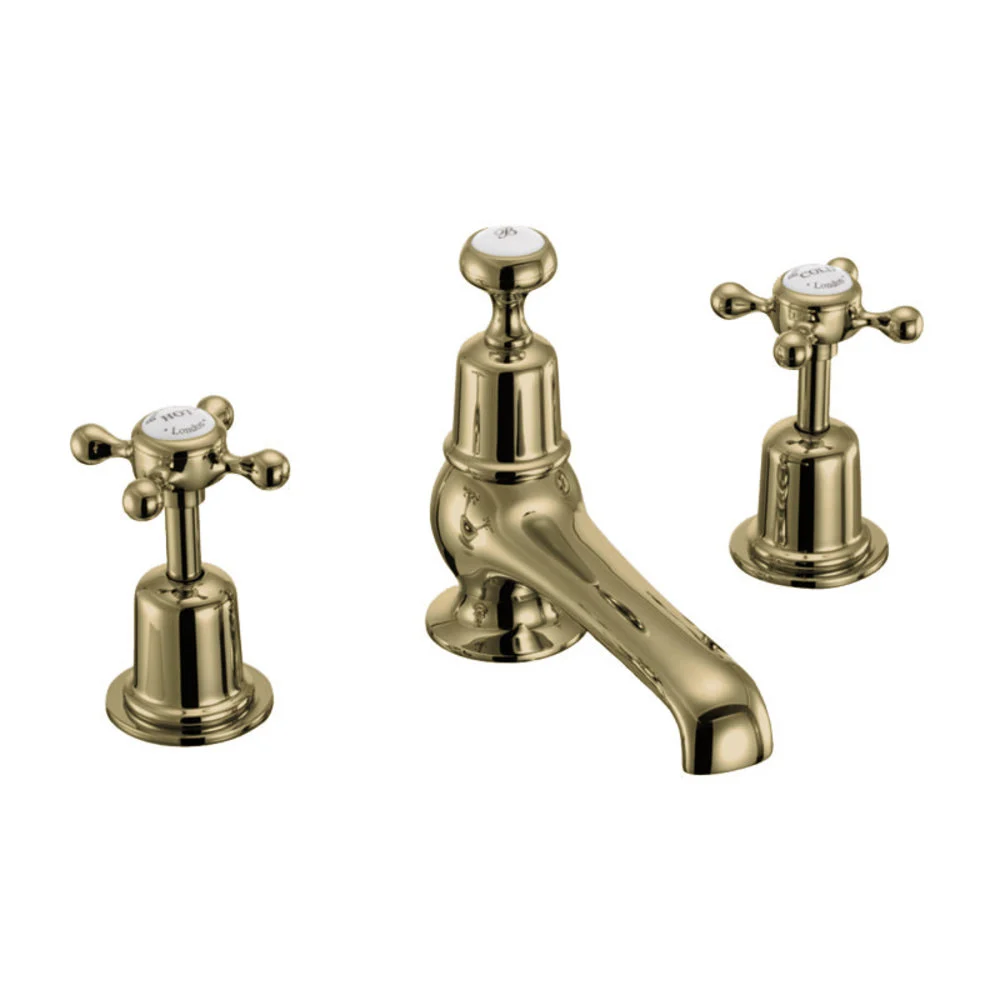

claremont wastafelkraan
3-gats opbouw — 2×
Burlington

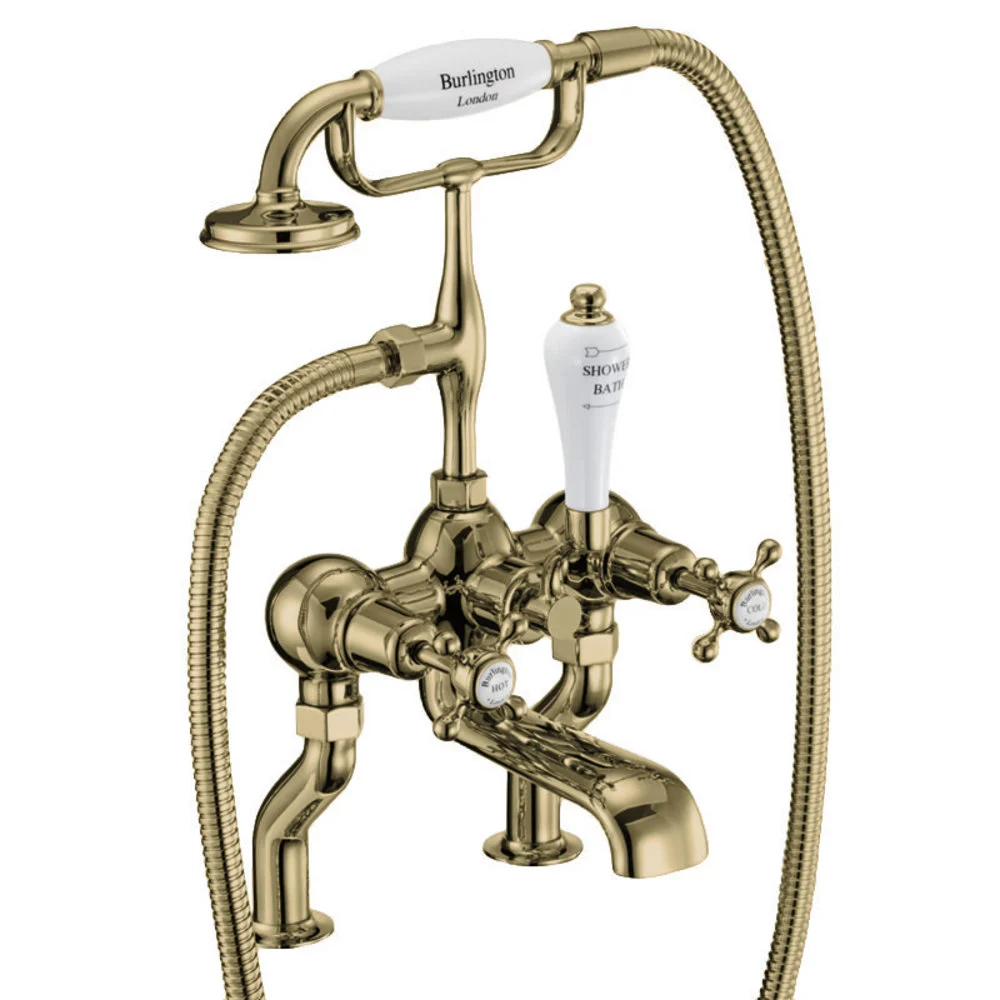

claremont badmengkraan
vrijstaand met handdouche — 1×
Burlington

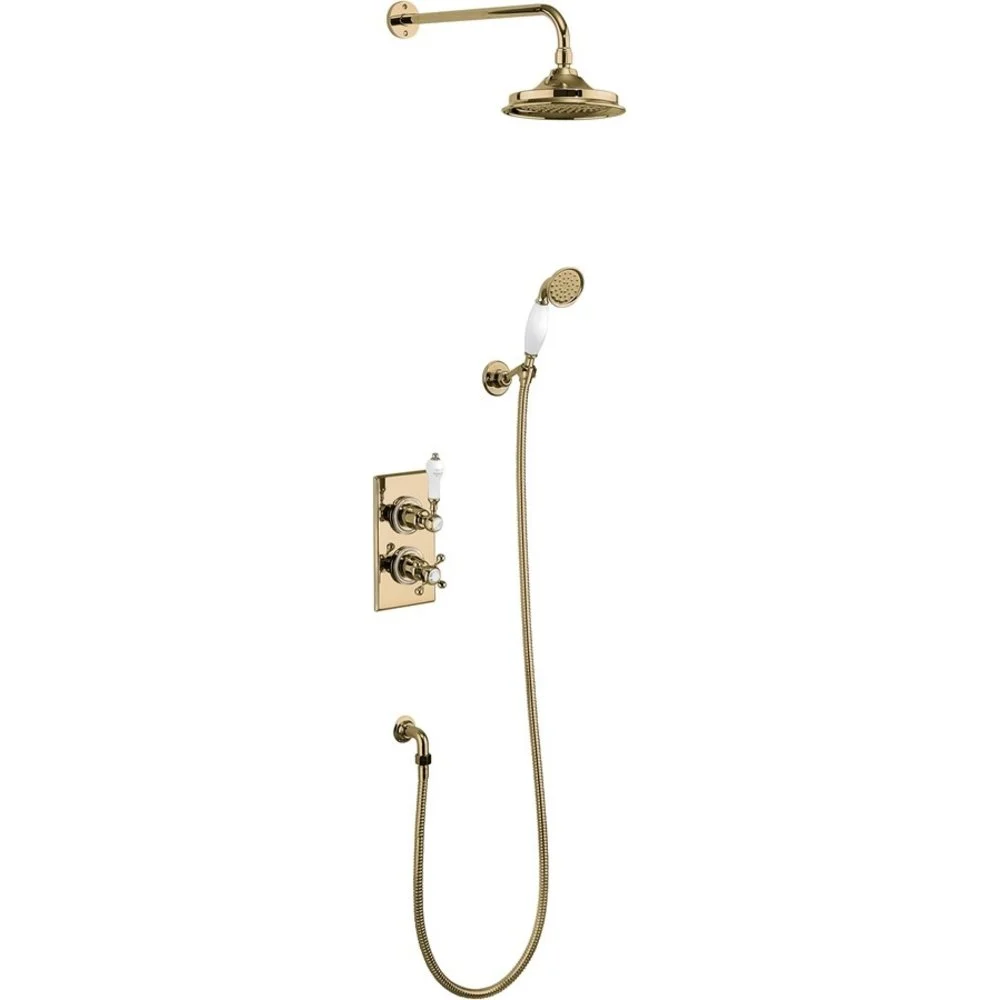

trent inbouw doucheset
regendouche met omstel — 1×
Burlington

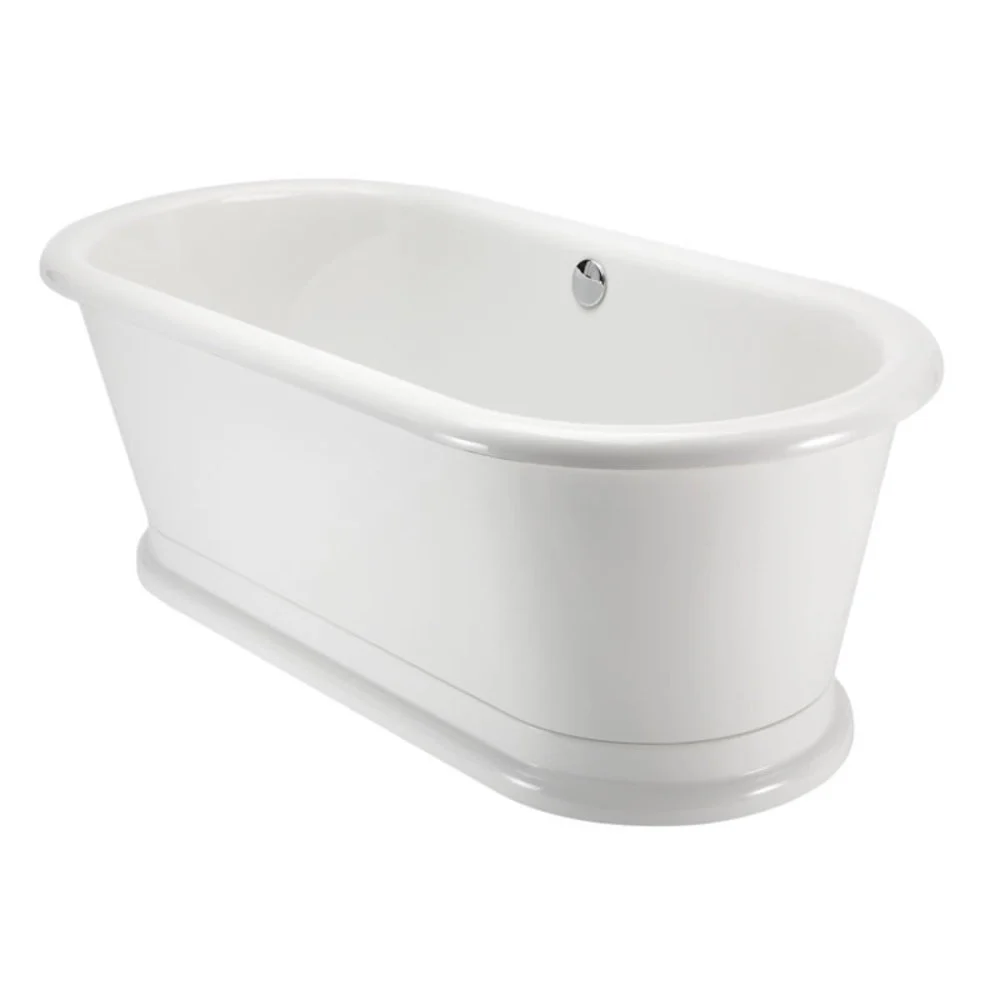

london round bad
vrijstaand — 1800 × 850 mm
Burlington
cleaver radiator
wand-handdoekradiator — 1×
sanitair & kranen
definitiefAlle kranen en het bad zijn van Burlington.
Burlington
claremont 3-gats wastafelkraan
Montage: opbouw op meubel (3 boringen)
Hartmaat: 100 + 100 mm (totaal 248 mm)
Hoogte: 125 mm
Uitloop: 126 mm
Aansluiting: G1/2 (warm + koud) + G3/4 (uitloop)
Finish: TBC
Burlington
claremont badmengkraan
Montage: vrijstaand met pootset
Hoogte: 503 mm (pootset max 600 mm)
Uitloop: 130 mm
Aansluiting: G3/4 (vloer, afstand 60–300 mm)
Handdouche: incl. — slang Ø14, 1500 mm
Finish: TBC
Burlington
trent inbouw doucheset
Montage: inbouw met omstel
Douchekop: 9 inch (23 cm)
Wandarm: 394,5 mm — Ø18
Inbouwdiepte: 259 × 120 mm
Handdouche: incl. — slang 1500 mm
Finish: TBC
Burlington
london round vrijstaand bad
Afmeting: 1800 × 850 × 635 mm
Materiaal: acryl (buitenzijde schilderbaar)
Gewicht: 52 kg (leeg)
Afvoer: Ø51 mm
Kraangaten: geen (kraan vrijstaand)
Burlington
cleaver wand-handdoekradiator
Afmeting: 642 × 645 mm (incl. bovenrail 568 mm)
Montage: wandmontage
Aansluiting: G1/2 (zijkant onder)
Vermogen: 266W / 1101 BTU
Finish: TBC
Overig sanitair
| Element | Specificatie | Aantal | Status |
|---|---|---|---|
| Wastafelmeubel | Maatwerk meubel met dubbele wastafel en natuurstenen blad | 1× | TBC |
| Toilet | Type nader te bepalen (hangtoilet of staand) | 1× | TBC |
| Reservoir | Nader te bepalen (inbouw of opbouw) | 1× | TBC |
| Toiletborstelhouder | Burlington (type TBC) | 1× | TBC |
| Toiletrolhouder | Burlington Guild | 1× | TBC |
wandafwerking badkamer
De badkamer heeft twee zones met verschillende wandafwerkingen:
- Natte zone (linksboven — douche/toilet): Vloer tot plafond betegeld
Tegel: nader te bepalen - Badzone (overige wanden — bad/wastafel): Lambrisering + behang
Lambrisering: circa 120 cm hoog
Kleur en type behang: wordt nog bepaald - Vloer: Tegelvloer gehele badkamer (type TBC)
wandaanzichten badkamer
Overzicht wandnummering (bovenaanzicht):
wand a — bovenwand (wastafel wand)
Links (2,35 m): natte zone — betegeld vloer tot plafond. Rechts (1,50 m): lambrisering + behang met wastafelmeubel.
wand b — linkerwand
Rechts (0,95 m): natte zone — betegeld vloer tot plafond (toilet). Links (~1,90 m): lambrisering + behang.
wand c — onderwand (bad wand)
Links: deur. Rechts (richting raam/wand D): vrijstaand bad met badkraan (vrijstaand op vloer, lange zijde). Lambrisering + behang.
wand d — rechterwand (buitenmuur)
Lambrisering + behang. Raam in het midden.
leidingwerk badkamer
concept
plattegrond badkamer — aansluitpunten
Wateraanvoer (warm + koud)
| Aansluiting | Positie | Type | Aansluitmaat |
|---|---|---|---|
| Wastafelkraan links | Boven meubel, wand A | 3-gats opbouw op meubel | G1/2 (warm + koud) + G3/4 (uitloop) |
| Wastafelkraan rechts | Boven meubel, wand A | 3-gats opbouw op meubel | G1/2 (warm + koud) + G3/4 (uitloop) |
| Badmengkraan | Vrijstaand naast bad, wand C | Vrijstaand met pootset op vloer | G3/4 (warm + koud) — vloerconnectie |
| Douchethermostaat | Natte zone, scheidingswand (inbouw) | Inbouw met omstel | G3/4 (warm + koud) |
| Regendouche | Natte zone, scheidingswand (wandarm) | Wandarm — Ø18 mm | G1/2 |
| Handdouche | Natte zone, scheidingswand | Wandhouder met slang 1500 mm | G1/2 |
| Handdoekradiator | Wand D | Wandmontage | G1/2 (warm + koud) |
Afvoer
| Aansluiting | Positie | Opmerking |
|---|---|---|
| Wastafel links | In vloer onder meubel | — |
| Wastafel rechts | In vloer onder meubel | — |
| Bad | In vloer onder bad | Afvoer Ø51 — zie technische tekening bad |
| Douche | In vloer natte zone | — |
| Toilet | Type reservoir TBC (inbouw of opbouw) | — |
Technische tekeningen
Alle technische tekeningen van de geselecteerde producten. Alle maten zijn in millimeters.

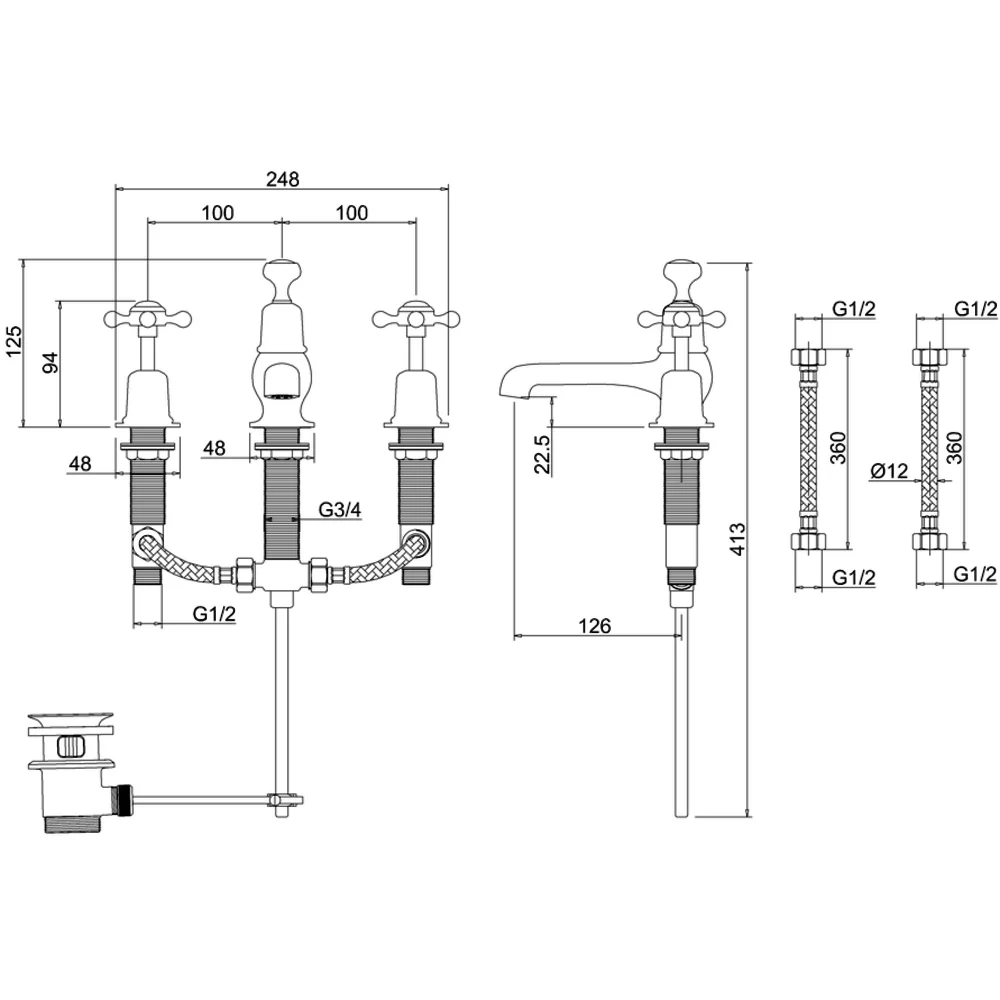

claremont 3-gats wastafelkraan — 2×

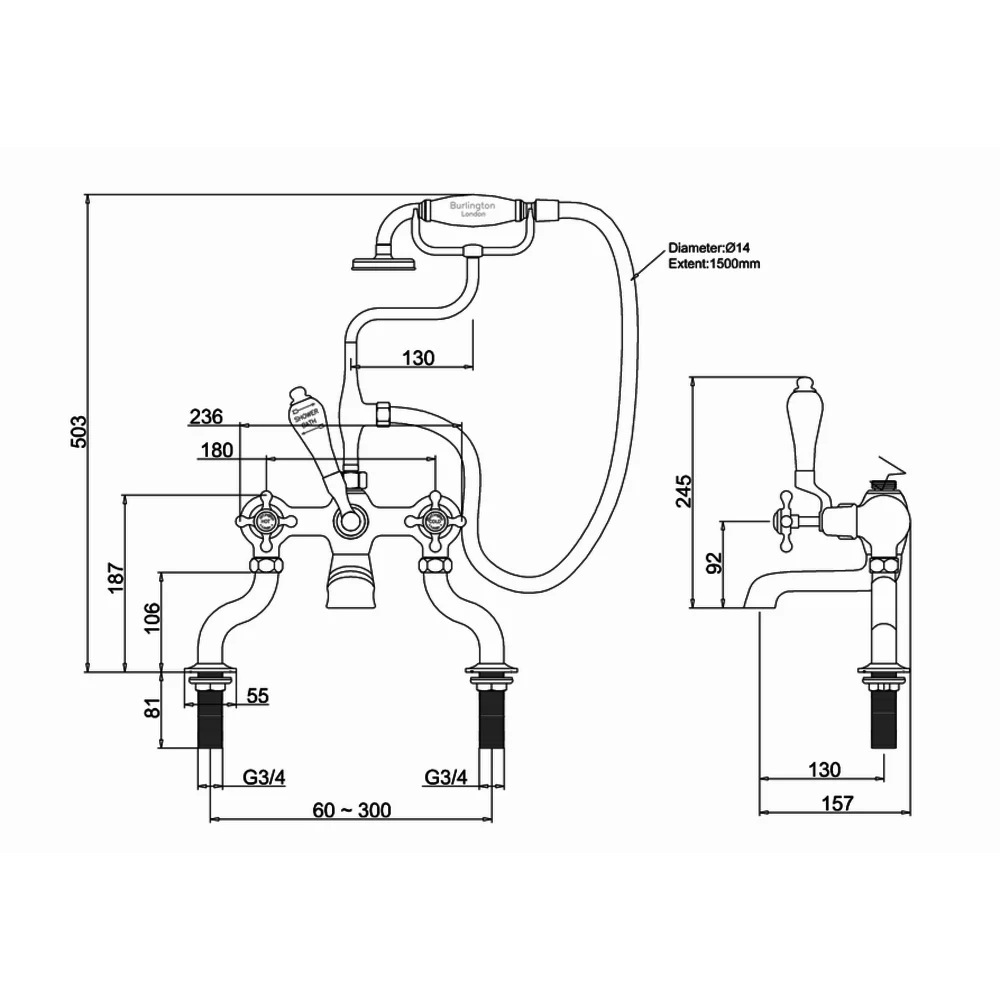

claremont vrijstaande badmengkraan met handdouche — 1×

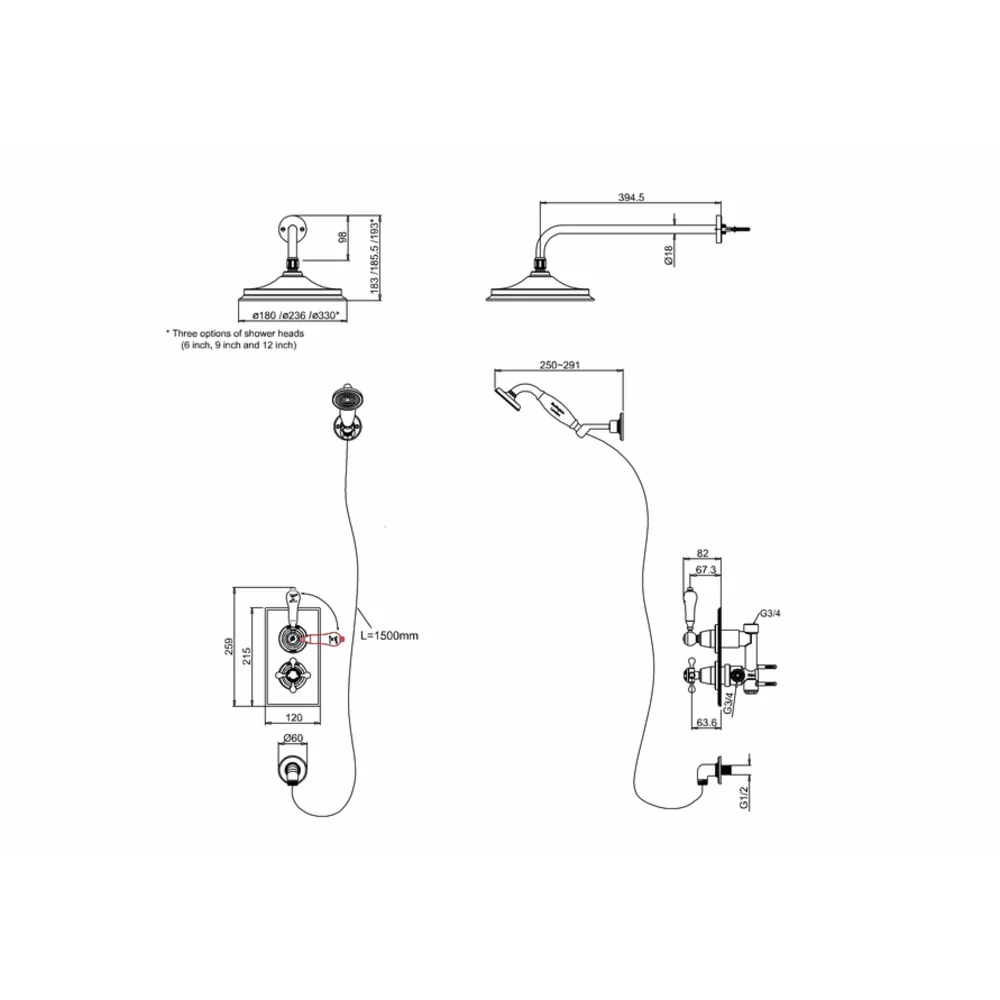

trent inbouw doucheset met regendouche — 1×

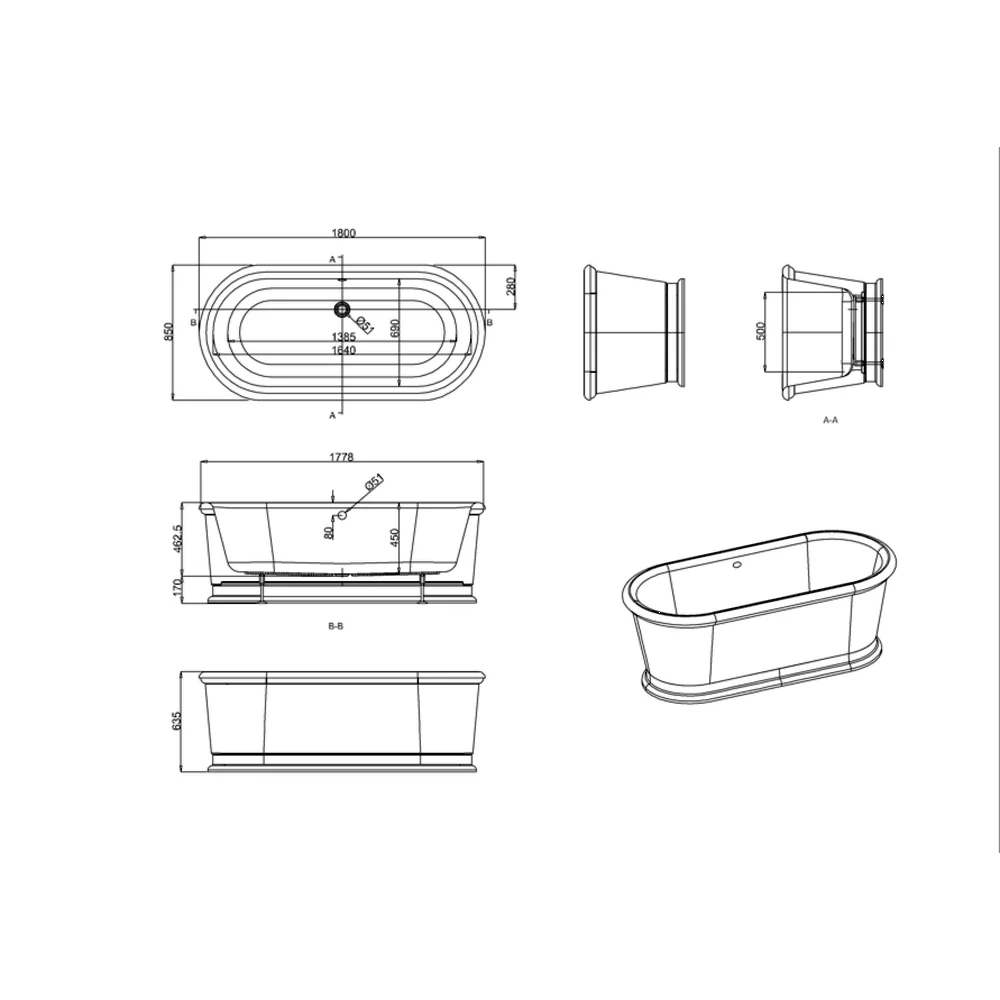

london round vrijstaand bad — 1800 × 850 mm

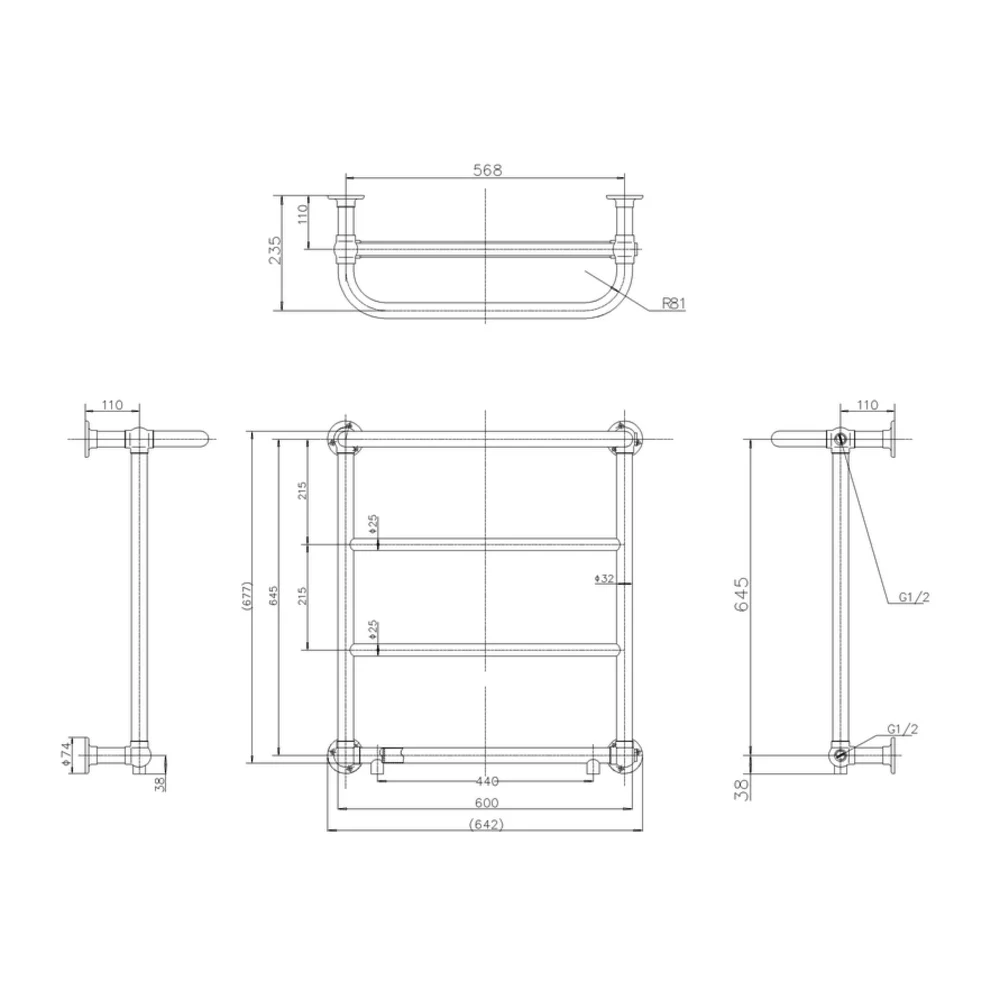

cleaver wand-handdoekradiator — 642 × 645 mm
elektraplan
concept
plattegrond — lichtpunten en schakelaars (rood ingetekend)
master badkamer — elektra
| Element | Aantal | Positie | Hoogte | Merk |
|---|---|---|---|---|
| Wandlampen (bij meubel) | 2× | Kopse kanten wastafelmeubel | TBC (160 of 170 cm) | Pooky — type TBC |
| Wandlampen (achter bad) | 2× | Wand achter vrijstaand bad — zie plattegrond | TBC (160 of 170 cm) | Pooky — type TBC |
| Wandlampen (bij ingang) | 2× | Links van deuropening — zie plattegrond | TBC (160 of 170 cm) | Pooky — type TBC |
| Inbouwspots | 2× | Natte ruimte (douche/toilet zone) | In plafond | — |
| Lichtschakelaar | 1× | Bij deuropening | 110 cm | De Oude Schakelaar — wit + afdekraam |
| Stopcontact (in meubel) | 4× | 2× links + 2× rechts, binnenkant meubel | In meubel | Inbouw — voor föhn, tandenborstel, etc. |
Schakelmateriaal & stopcontacten
Alle schakelaars en stopcontacten zijn van De Oude Schakelaar — Duroplast wit bakeliet met rond afdekraam. Het schakelmateriaal is inbouw.
Het schakelmateriaal heeft een rond afdekraam. Zorg dat de gaten in de wand niet te groot worden gestuckt — het ronde afdekraam dekt minder af dan een standaard vierkant raam. Gebruik ronde inbouwdozen of pas de afwerking hierop aan.
De Oude Schakelaar
kiepschakelaar
Duroplast wit bakeliet
Montage: inbouw
Afdekraam: rond (los bestellen)
Type: wisselschakelaar
De Oude Schakelaar
stopcontact
Duroplast wit bakeliet
Montage: inbouw
Afdekraam: rond (los bestellen)
Type: randaarding (NL)
| Ruimte | Element | Aantal |
|---|---|---|
| Master Badkamer | Wandlampen (Pooky, type TBC) | 6× |
| Kiepschakelaar (bij deuropening) | 1× | |
| Stopcontact inbouw in meubel | 4× | |
| Inbouwspots natte zone | 2× |
